УЗП-07

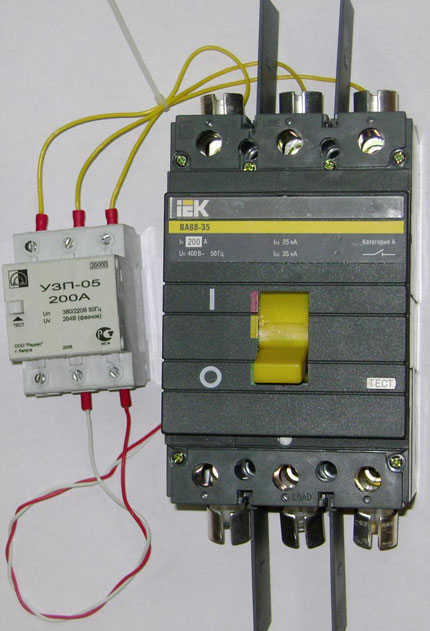

Электронное устройство защиты от перенапряжений УЗП-07

Электронное устройство защиты от перенапряжений УЗП 07

Электронное устройство защиты от перенапряжений (УЗП) "Дельта 1-2" (УЗП07) (в дальнейшем - Устройство) предназначено для защиты электробытовых приборов, радиоаппаратуры и другого электрооборудования от выхода из строя в случае кратковременных или длительных бросков напряжения в питающей сети, защиты однофазных электрических сетей от перегрузки и короткого замыкания. Защита осуществляется путем отключения электроустановки от питающей сети.
Отключение электроустановки от питающей сети происходит в следующих случаях:

при наличии в питающей сети бросков напряжения выше допустимого значения;
при коротком замыкании в цепях электроустановки;
при перегрузке по току в электроустановке.

Устройство стационарно устанавливается в вводно-распределительных устройствах, щитках квартирных, этажных, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных однофазных электроустановках.
Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
Пример записи обозначения устройства при заказе: Устройство на номинальный ток 40А с уставкой защиты по напряжению 264В - "УЗП "Дельта 1-2"-2-40А-264В".

Технические характеристики
электронного устройства защиты от перенапряжений УЗП-07

Номинальное напряжение Un, В	380/220
Максимальное рабочее напряжение (фазное) Umax.f, В	264
Частота питающей сети, Гц	50
Число полюсов	3+N
Номинальный ток In, А	25…1600
Номинальная уставка напряжение отсечки Uv (фазное значение), В	264
Время срабатывания t по перенапряжению, с	0,05…0,15
Потребляемая мощность Р не более, Вт	0,3
Сопротивление изоляции Rиз не менее, МОм	10
Электрическое прочность изоляции Uиз не менее, В	2000
Коммутационная износостойкость N не менее, циклов	20000
Наличие защиты от сверхтоков и тепловой защиты	+
Способ крепления	панель
Гарантийный срок, лет	5

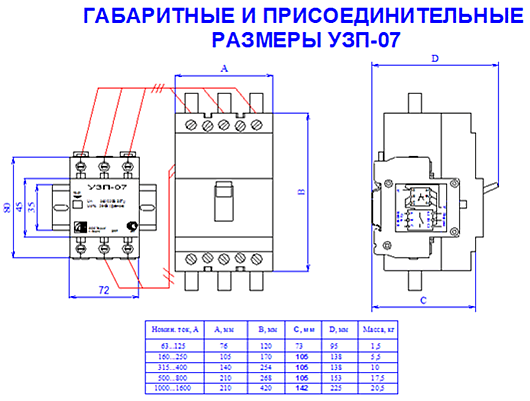

Габаритные и присоединительные размеры

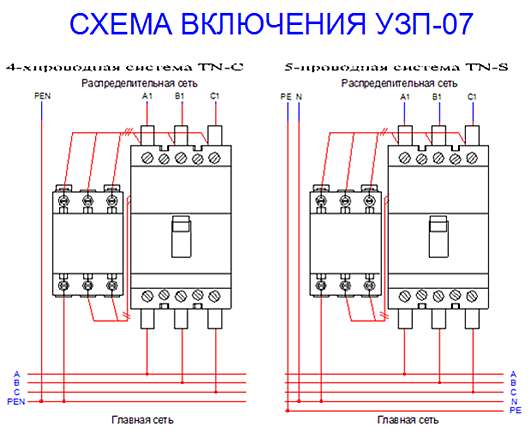

Схема подключения
