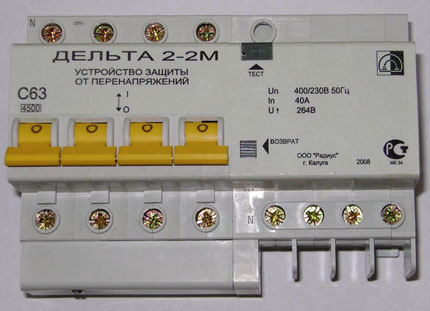

Вводно-распределительное устройство УЗПН "Дельта 2-2"

  1. Трехфазное электронное устройство защиты от перенапряжений (УЗПН) "Дельта 2-2" (в дальнейшем - Устройство) предназначено для защиты потребителей трехфазной электроэнергии от перенапряжений в какой-либо фазе, защиты трехфазных электрических сетей от перегрузки и короткого замыкания в цепях нагрузки. Защита осуществляется путем отключения электроустановки от питающей сети.
  2. Отключение электроустановки от питающей сети происходит в следующих случаях:
    • при повышенном напряжении какой-либо фазы;
    • при коротком замыкании в цепях электроустановки;
    • при перегрузке по току в электроустановке.
  3. Устройство стационарно устанавливается в вводно-распределительных устройствах, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных трехфазных электроустановках.
  4. Устройство работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
  5. Пример записи обозначения устройства при заказе: Устройство защиты от перенапряжений трехфазное "Дельта 2-2" на номинальный ток 40А, с уставкой по напряжению отсечки 264В (фазное значение) - "УЗПН "Дельта 2-2"-40А-264В".

Технические характеристики
вводно-распределительного устройства УЗПН
"Дельта 2-2"

Номинальное напряжение  Un, В 380/220
Максимальное рабочее напряжение (фазное) Umax.f, В 264
Частота питающей сети, Гц 50
Число полюсов 3+N
Номинальный ток In, А 10…100
Номинальная уставка напряжение отсечки Uv (фазное значение), В 264
Максимальная коммутационная способность Im, КA 4,5(10*)
Время срабатывания t по перенапряжению, с 0,05…0,15
Потребляемая мощность Р не более, Вт 0,3
Сопротивление изоляции Rиз  не менее, МОм 10
Электрическое прочность изоляции Uиз  не менее, В 2000
Коммутационная износостойкость N не менее, циклов 20000
Наличие защиты от сверхтоков и тепловой защиты +
Способ крепления DIN-рейка
Масса m, не более кг 0,7 (0,9*)
Гарантийный срок, лет  5
Примечание: * - для устройств с номинальным рабочим током 80 и 100А.

Габаритные и присоединительные размеры


Схема подключения
