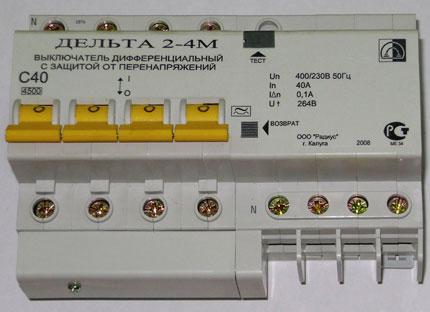

Устройство защитное низковольтное (УЗН)
- Трехфазное 4 полюсное электронное устройство защитное низковольтное (УЗН) "Дельта 2-4" (в дальнейшем - УСТРОЙСТВО) предназначено для защиты людей от поражения электрическим током, защиты трехфазных электрических сетей от токов утечки, перегрузки и короткого замыкания, защиту потребителей трехфазной электроэнергии от перенапряжений в какой-либо фазе.
Защита осуществляется путем отключения электроустановки от питающей сети.
- Отключение электроустановки от питающей сети происходит в следующих случаях:
- при случайном прикосновении к проводящим нетоковедущим частям электроустановки (металлический корпус), оказавшимся под напряжением вследствие повреждения изоляции или неправильных действий;
- при случайном прикосновении к токоведущим частям электрооборудования, проводников и кабелей, оказавшихся доступными при нарушении изоляции;
- при повышенном напряжении какой-либо фазы;
- при коротком замыкании в цепях электроустановки;
- при перегрузке по току в электроустановке.

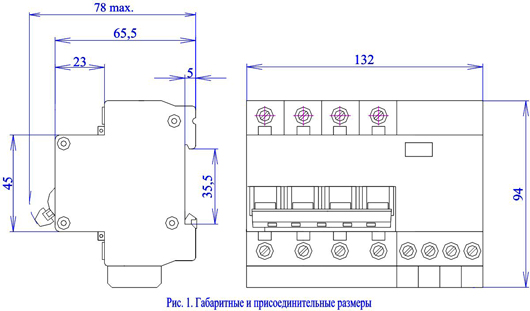

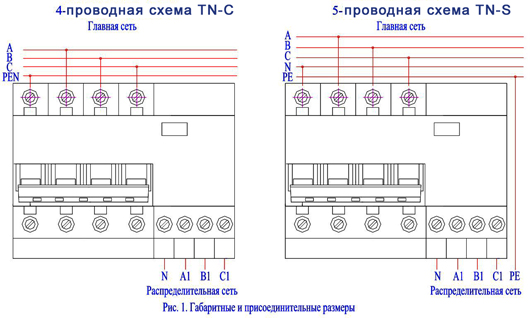

- Низковольтное защитное устройство стационарно устанавливается в вводно-распределительных устройствах, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных трехфазных электроустановках. Применяется в сетях с заземленной нейтралью.
- Устройство защиты низковольтное работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.
- Пример записи обозначения низковольтного защитного устройства при заказе:
Устройство защитного отключения "Дельта 2-4" 4 полюсное на номинальный ток 40А с уставкой тока утечки 0,03 А, с уставкой по напряжению отсечки 264В (фазное значение) -
"УЗО-УЗП "Дельта 2-4"-4-40А-0,03А-264В".
Технические характеристики
низковольтного защитного устройства УЗН
| Номинальное напряжение Un, В |
380/220 |
| Максимальное рабочее напряжение (фазное) Umax.f, В |
264 |
| Максимальное рабочее напряжение (фазное) Umax.f, В |
50 |
| Частота питающей сети, Гц |
50 |
| Число полюсов |
4 |
| Номинальный ток In, А |
10…100 |
| Номинальная уставка тока утечки IDn, А |
0,01; 0,03; 0,1; 0,3 |
| Номинальная уставка напряжение отсечки Uv (фазное значение), В |
264 |
| Максимальная коммутационная способность Im, КA |
4,5(10*) |
| Время срабатывания t (по току утечки/по напряжению), с |
≤ 0,04/0,05…0,15 |
| Потребляемая мощность Р не более, Вт |
0,5 |
| Сопротивление изоляции Rиз не менее, МОм |
10 |
| Электрическое прочность изоляции Uиз не менее, В |
2000 |
| Коммутационная износостойкость N не менее, циклов |
20000 |
| Наличие защиты от сверхтоков и тепловой защиты |
+ |
| Способ крепления |
DIN-рейка |
| Масса m, не более кг |
0,7 (0,9*) |
| Гарантийный срок, лет |
5 |
| Примечание: * - для устройств с номинальным рабочим током 80 и 100А. |
