Производство устройств защитного отключения

Дельта 2-1

Дифференциальные автоматы

Трехфазное устройство защитного отключения

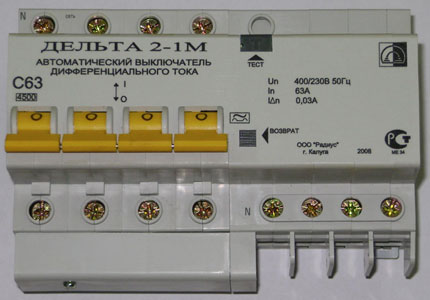

Трехфазное 4 полюсное электронное устройство защитного отключения (УЗО) "Дельта 2-1" (в дальнейшем - Устройство) предназначено для защиты людей от поражения электрическим током, защиты трехфазных электрических сетей от токов утечки, перегрузки и короткого замыкания. Защита осуществляется путем отключения электроустановки от питающей сети.

Отключение электроустановки от питающей сети происходит в следующих случаях:
• при случайном прикосновении к проводящим нетоковедущим частям электроустановки (металлический корпус), оказавшимся под напряжением вследствие повреждения
• изоляции или неправильных действий;
• при случайном прикосновении к токоведущим частям электрооборудования,
• проводников и кабелей, оказавшихся доступными при нарушении изоляции;
• при коротком замыкании в цепях электроустановки;
• при перегрузке по току в электроустановке.

Дифференциальный автомат стационарно устанавливается в вводно-распределительных устройствах, в распределительных электроустановках жилых и общественных зданий, а также промышленных передвижных и стационарных трехфазных электроустановках. Применяется в сетях с заземленной нейтралью.

Устройство защитного отключения работоспособно в климатических условиях, соответствующих группе УХЛ3.1 по ГОСТ 15150-69 и в условиях воздействия механических факторов, соответствующих группе М4 по ГОСТ 15543.1-80.

Пример записи обозначения устройства при заказе: Устройство защитного отключения "Дельта 2-1" 4 полюсное на номинальный ток 40А с уставкой тока утечки 0,03 А - "УЗО "Дельта 2-1"-4-40А-0,03А"
Дифференциальные автоматы (УЗО) селективные типа А - (УЗО) "Дельта 2-1S". Аналогично устройства защитного отключения "Дельта 2-1" с задержкой времени.

Технические характеристики
дифференциального автомата "Дельта 2-1"

Номинальное напряжение Un, В	380/220
Максимальное рабочее напряжение (фазное) Umax.f, В	264
Минимальное рабочее напряжение (фазное) Umin.f, В	50
Частота питающей сети, Гц	50
Число полюсов	4
Номинальный ток In, А	10…100
Номинальная уставка тока утечки IDn, А	0,01; 0,03; 0,1; 0,3
Максимальная коммутационная способность Im, КA	4,5(10*)
Время срабатывания t (по току утечки/по напряжению), с	≤ 0,04
Потребляемая мощность Р не более, Вт	0,5
Сопротивление изоляции Rиз не менее, МОм	10
Электрическое прочность изоляции Uиз не менее, В	2000
Коммутационная износостойкость N не менее, циклов	20000
Наличие защиты от сверхтоков и тепловой защиты	+
Способ крепления	DIN-рейка
Масса m, не более кг	0,7 (0,9*)
Гарантийный срок, лет	5
Примечание: * - для устройств с номинальным рабочим током 80 и 100А.

Технические характеристики
дифференциального автомата селективного "Дельта 2-1S"

Номинальное напряжение Un, В	380/220
Максимальное рабочее напряжение Umax, В (фазное)	264
Минимальное рабочее напряжение Umin, В (фазное)	50
Частота питающей сети, Гц	50
Число полюсов	4
Номинальный ток In, А	10…100
Номинальная уставка тока утечки IDn, А	0,01; 0,03; 0,1; 0,3
Максимальная коммутационная способность Im, КA	4,5(10*)
Время срабатывания t (по току утечки/по напряжению), с	0,04 ≤ 0,15
Потребляемая мощность Р не более, Вт	0,5
Сопротивление изоляции Rиз не менее, МОм	10
Электрическое прочность изоляции Uиз не менее, В	2000
Коммутационная износостойкость N не менее, циклов	20000
Наличие защиты от сверхтоков и тепловой защиты	+
Способ крепления	DIN-рейка
Масса m, не более кг	0,7 (1,0*)
Гарантийный срок, лет	5
Примечание: * - для устройств с номинальным рабочим током 80 и 100А.

Габаритные и присоединительные размеры

Схема подключения
